ALC

쌍용ALC에 대한 소개입니다.



BRAND STORY

ALC란

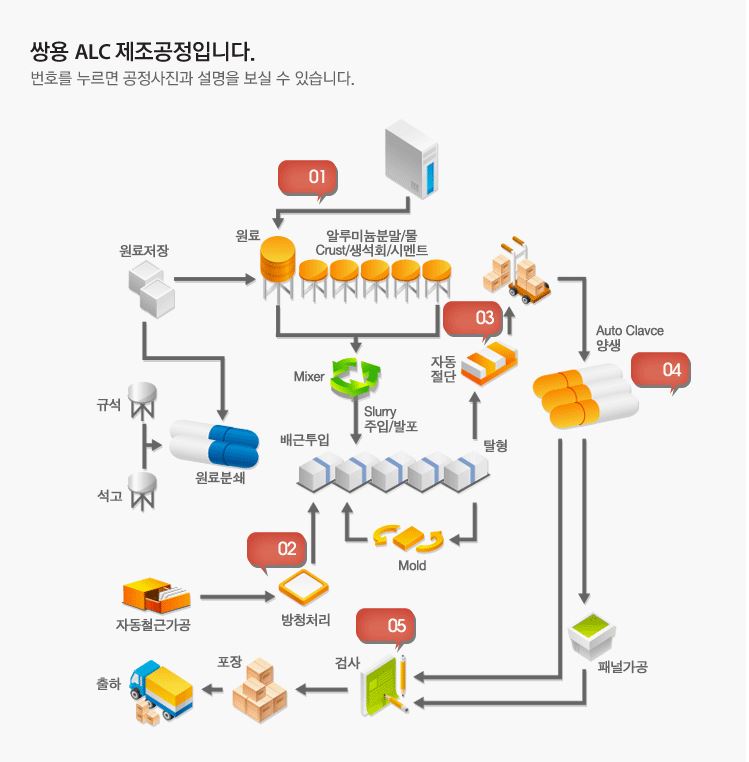

ALC란 AUTOCLAVED LIGHT - WEIGHT CONCRETE의 약자로서 AUTOCLAVE는 제조과정에서 사용되는 고온, 고압증기양생기를 말합니다.
ALC는 밀도가 350~1100 ㎏/㎡ 인 고온 고압증기로 양생한 기포콘크리트로서 국제적인 학술용어로는 AAC(Autoclaved Aerated Concrete)라고 합니다.ALC라는 용어는 1950년대말 유럽의 기술이 일본으로 도입될 때 일본에서 만들어진 용어로서 현재 일본,한국, 말레이지아, 인도네시아, 대만, 태국등 주로 동남아시아에서만 사용되고 있습니다. 그 이외의 전 세계국가에서는 AAC라는 용어를 사용하고 있습니다. 또한 유럽의 일부 국가에서는 Cellular Concrete로도 불리워지고 있습니다.
ALC는 혼화제와 같은 화학물질로 콘크리트내 기포를 생성하여 자연양생한 기포콘크리트(Foam Concrete) 와는 전혀다른 별도의 제품입니다.

70여년의 역사를 갖고 세계적으로 각광받는 ALC

ALC는 1889년 독일의 E.HOFMAN, 1923년 스웨덴의 I.A.ERIKSSON등에 의해 연구 개발 되었으며, 상품화는 1929년 스웨덴의 YTONG사가 생산, 공급하면서 시작되었습니다.
북유럽의 국가들은 한냉한 기후조건에 따라 우수한 단열성능과 시공상 기후제약요소가 적은 건축자재의 필요성에 맞춰 개발되어 사용되다가 건축현장 에서 본격적으로 보급되기 시작한 것은 2차 세계대전 후 전후복구사업을 위해 1945년부터 독일의 Josep Hebel에 의해 Hebel사가 설립한 후부터 입니다. 그 이후 주변유럽국가로 보급되었스며, 품질 및 생산설비의 개발이 꾸준히 발전되어 현재 전세계 50여개국에서 사용되고 있습니다. 일본은 동경대지진 이후 내지진성 및 내화성이 탁월한 건축자재의 필요성에 맞춰 1960년대 초 유럽의 기술을 전수받아 생산해오고 있으며, 특히 조립식부재인 ALC패널공법을 집중개발하여 고베지진시 ALC건축물의 탁월한 내진성이 입증된 바 있습니다.

쌍용 ALC

국내 최대의 시멘트 생산업체인 쌍용양회(주)는 지난 1992년 세계 최대의 ALC 생산업체인 독일의 HEBEL사와 기술 제휴하여 쌍용ALC를 생산하기 시작했습니다.
이후 10년간 쌍용양회는 ALC생산기술은 물론 국내 건축물 적용기술 보급, 표준설계 개발, 구조설계기준 제정 등 국내에 ALC 적용기반을 마련하는데 노력했습니다.
그 후 지난 2001년부터 (주)SYC가 쌍용양회로부터 ALC사업부문을 포괄적으로 양수하여 쌍용 ALC를 생산, 판매하고 있습니다.

쌍용 ALC 일반품 (KS 기준 0.5품)

항 목

쌍용 ALC 물성

KS 기준

시험상태

비 고

비 중 절건비중 0.45이상~0.55미만 0.45이상~0.55미만 절건 상태 0.5품 기준
기건비중 0.5이상~0.6미만   기건 상태 함수율 10±2%
구조계산용 단위중량
(보강근 및 접합철물, 줄눈모르터포함)
680kg/㎥   기건 상태 0.5품 기준
강 도 압축강도 3.9 N/㎟ 이상
(40 kg/㎠ 이상)
2.9 N/㎟ 이상
(30 kg/㎠ 이상)
기건 상태 0.5품 기준
패널 휨강도 1.0 N/㎟ 이상
(10 kg/㎠ 이상)
  기건 상태 0.5품 기준
전단강도 0.5 N/㎟ 이상
(5 kg/㎠ 이상)
  기건 상태 0.5품 기준
인장강도 0.5 N/㎟ 이상
(5 kg/㎠ 이상)
  기건 상태 0.5품 기준
탄성계수 1,715 N/㎟ 이상
(17,500 kg/㎠ 이상)
  기건 상태 0.5품 기준
열전도율 0.10 W/m·K 0.188 W/m·K 이하 기건 상태 0.5품 기준
비     열 0.28 Kcal/kg·℃ 이하   기건 상태 0.5품 기준
열팽창율 7.0 X 10-6 /℃   기건 상태 0.5품 기준
건조수축율 0.015 % 이하 0.05 % 이하 기건 상태 0.5품 기준
흡수율 (% / Vol) 6 시간 3 (0.5) % / Vol 10 X 10 X 30 ㎝ 쌍용 ALC를 수면 아래 10mm에 침적 후
경과시간별 흡수량 확인
*(  )는 발수제품의 흡수율
24 시간 5 (0.8) % / Vol
7 일 7 (1.5) % / Vol
불연 내화성능 불연자재, 두께 100 mm 이상 내화구조인정
(건축물의 피난·방화구조 등의 기준에 관한 규칙 제3조 1호 마목)
차음성능 차음등급 1등급 ALCP-175 : ALC패널 75mm + 그라스울 50mm +
양면 12.5mm 차음석고보드 2겹 (벽체두께 175mm)
차음등급 3등급 ALCB-175 : ALC블록 175mm + 양면 12.5mm 미장 (벽체두께 200mm)
내동결 융해성 흡수일수 15일 동결융해 (-18℃ ~ +20℃) 10사이클 (1사이클은 약 12시간)
스케일링 두께 1.0mm 이하
쌍용 ALC 고강도제품(KS 기준 0.6품, 0.7품)

구분

절건비중

기건비중
(함수율10±2%)

압축강도 (시험조건 : 기건 상태)

열전도율(W/m.K)

쌍용 ALC

KS 기준

쌍용 ALC

KS 기준

쌍용 ALC

KS 기준

쌍용 ALC

KS 기준

0.6 품 0.55이상~0.60미만 0.55이상~
0.65미만
0.6이상~
0.7미만
- 5.4 N/mm2 (55 kg/㎠ )이상 4.9 N/mm2 이상
(50 kg/㎠ 이상)
0.12 이하 0.238
이하
0.60이상~0.65미만 5.9 N/mm2 (60 kg/㎠ )이상 0.13 이하
0.7 품 0.65이상~0.70미만 0.65이상~
0.75미만
0.7이상~
0.82미만
- 7.4 N/mm2 (75 kg/㎠ )이상 6.9 N/mm2 이상
(70 kg/㎠ 이상)
0.14 이하 0.278
이하
0.70이상~0.75미만 7.9 N/mm2 (80 kg/㎠ )이상 0.15 이하
쌍용ALC - i(단열성능 강화제품)

구분

절건비중

기건비중
(함수율10±2%)

압축강도 (시험조건 : 기건 상태)

열전도율(W/m.K)

 i - 300 0.300이상~0.325미만 0.330이상~0.358미만 1.9 N/mm2 (20 kg/㎠ )이상 0.080 이하
 i - 325 0.325이상~0.350미만 0.358이상~0.385미만 2.4 N/mm2 (25 kg/㎠ )이상 0.084 이하
 i - 350 0.350이상~0.375미만 0.385이상~0.413미만 2.9 N/mm2 (30 kg/㎠ )이상 0.088 이하
 i - 375 0.375이상~0.400미만 0.413이상~0.440미만 3.2 N/mm2 (33 kg/㎠ )이상 0.091 이하
 i - 400 0.400이상~0.450미만 0.440이상~0.500미만 3.4 N/mm2 (35 kg/㎠ )이상 0.095 이하
블록 및 관련제품

일반블록/ 고강도블록록

발수블록

쌍용ALC-i

인방(Sill, Lintel)

내벽, 외벽, 간막이벽
내화구조벽
차음구조벽
지하 결로방지벽
4층 이하 조적조 주택 내력 내외벽
인테리어용 조형물

모르터(조적용, 미장용)

 블록 조적용 모르터
(백색, 또는 회색 25 kg/포)

블록 미장용 모르터
(백색, 또는 회색 25 kg/포)
패널제품

일반패널/ 발수패널

디자인 패널

커튼월 패널

층간 바닥/지붕 슬라브패널

 내벽, 외벽, 간막이벽
내화구조벽
차음구조벽
지하 결로방지벽
외벽 커튼월용
쌍용 ALC 커튼월공법
전용패널
(긴결철물 패널내 매립생산)
층간 바닥 슬라브
지붕 슬라브
