쌍용 ALC 커튼월 공법 - SAC 공법

SAC 공법에 대한 소개입니다. 제품에 대한 자세한 사항은 전화로 문의해 주세요.



SAC 공법이란?

SAC 공법은 철근 보강된 경량기포콘크리트 (Autoclaved Lightweight Concrete) 패널, 즉 ALC 패널 단일부재를 사용하는 커튼월 공법으로서, 건축물의 골조 바닥판에 선(先) 매입하여 설치된 Cast-in-Channel에 패스닝 유닛 앵커(Fastening Unit Anchor)를 사용하여 한층 높이를 갖는 ALC패널을 길이방향으로 세워 순차적으로 배치 (수직설치 공법)하면서 이를 정해진 층까지 상층으로 향해 반복적으로 설치하는 공법입니다.

SAC 공법은 ALC 소재가 갖고 있는 다양한 물질을 향상시킨 ALC패널과 커튼월 부재로서의 구조적 안정성과 시공성 확보를 위해 개발한 도특한 유닛앵커를 결합하여 제작한 커튼월용 ALC 패널을 활용하여 개발한 커튼월공법으로서 기존공법 대비 성능이 우수하고 경제적인 친환경 공법입니다.

적 용 범 위

적 용 지 역

기본풍속 40m/sec, 이하지역 즉, 포항, 울릉도, 구룡포, 오천, 홍해, 감포를 제외한 전국 대부분 지역

건물의 위치

노풍도(지표면 조도구분) - A, B, C 지역 (D지역 제외)

설 치 높 이

지상 100m 까지, 즉, 30층 이내의 건축물

패널의 길이

최대 4.5m 기준, 즉, 한 층의 높이 4.5m 까지 사용가능하여 사실상 모든 건물에 적용 가능함

패널의 폭

최대 600mm

패널의 두께

125, 150, 175, 200, 225, 250mm 로 다양하게 검토하여 적재적소에 적합한 공법을 선택하여 사용 가능함

구조성능의 확보

모든 긴결철물의 제작, 조립을 공장작업으로 수행하고 현장작업을 단순화시켜 시공 품질 확보
SAC 공법 특징

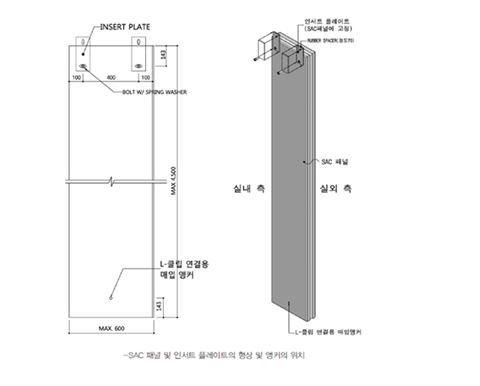

패널의 양단에 매입된 매입앵커를 이용, 회전가능하게 설치하는 것이 특징으로 기존의 공법과 달리 현장 가공작업이 없기 때문에 장기적인 내구성과 구조적 안전성 및 외관이 미려합니다.

완전한 건식구법으로 콘크리트조, 철골조 모두 적용할 수 있습니다.

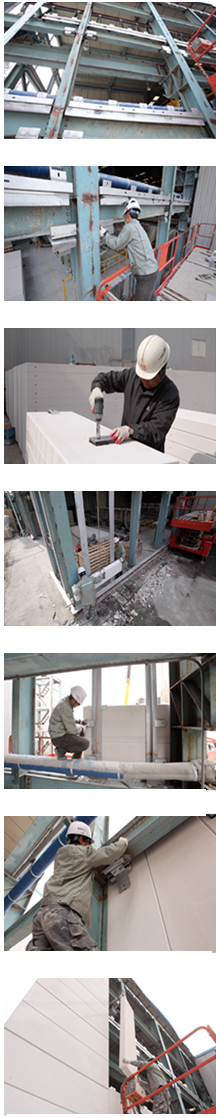

실내측에서 볼트로 패널을 고정하기 때문에 실내측 작업만으로 패널 설치가 가능하며, 각 층 바닥 높이에서 모든 작업이 이루어져 작업이 쉽고 안전합니다.

공장도장된 패널을 사용하면 작업공간이 협소한 빌딩 밀집지역의 커튼월 공사시 매우 유리합니다.

제품의 사양 및 공법은 변경될 수 있으며, 기재된 내용과 다르게 적용할 때는 반드시 당사로 문의하시기 바랍니다. 기타 시공 및 안전에 관한 사항은 당사 홈페이지 및 카탈로그, 도면, 시방서 등을 참조하여 주십시오.
