설계

친환경 ALC주택 설계시 고려사항 입니다.

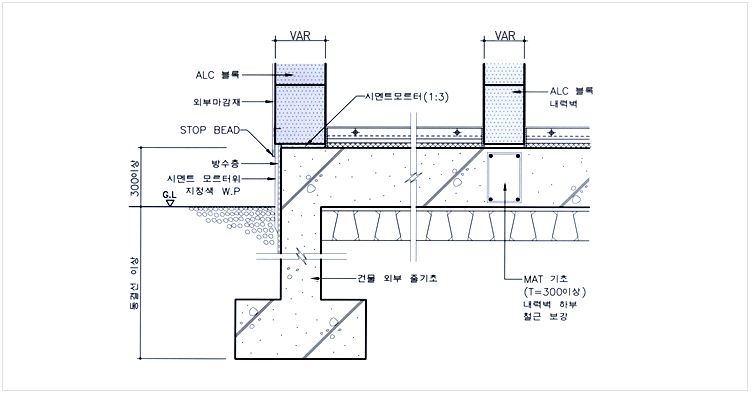

기초설계

· 건물 규모와 용도에 알맞은 기초를 선택한다.
· 기초의 지표면 아래 깊이는 각 지역별 동결선을 감안하여 설계되어야 한다.
· 지표면에서 300mm 이상 올라오도록 설계하여 빗물 등으로 부터 1층 벽체를 보호 할 수 있도록 한다.


- 외부 줄기초 + 내부 매트(MAT)기초

벽체설계

· 제품의 규격을 고려하여 현장가공이 많이 발생하지 않도록 평면계획을 한다.
· 주택의 층고는 블록높이와 바닥 패널의 두께를 고려하여 결정한다.

주택의 충고(mm)

ALC 블록의 높이(mm)

ALC 바닥 패널의 두께(mm)

비 고

2,600

300 블록 8단

200

2,900

300 블록 9단

200

3,200

300 블록 10단

200

2,600

300 블록 12단

200

2,800

300 블록 13단

200

3,000

300 블록 14단

200

3,200

300 블록 15단

200


- 상기표와 같이 높이 300mm나 200mm 가 아닐경우는 시공 효율이 저하 되므로 설계시 부터 층고를 우선적으로 고려 하여야 한다.

· 외벽 ALC 블록의 두께는 지역별 단열기준(열관류율 기준)에 따라 다음표 이상으로 설계 하도록 하고, 내벽의 경우는 구조적인 성능 등을 고려하여 200mm 이상이 되도록 설계 한다.

지역별 열관류율 규정

ALC 벽체 설계

비 고

지역

열관류율(W/㎡ · K)

두께(mm)

열관류율

중 부

0.27 이하

375

0.256

· 비중 0.5품
· 열전도율 0.10 W/m · K 기준

남 부

0.34 이하

300

0.317

제주도

0.44 이하

225

0.416


· 2층 이상 건축 할 경우 하부 벽체에 연속적으로 하중이 전달 될 수 있도록 벽체선을 일치 시키도록 한다.

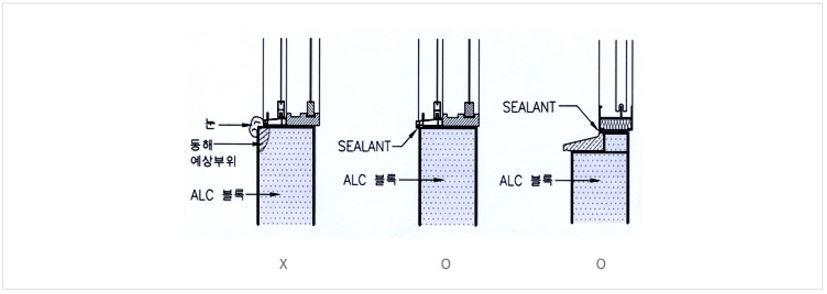

· 창문 부위의 설계


· 창문 하부 설계시 누수나 동해를 고려하여 창문의 창틀선과 ALC 블록 외벽선을 일치 시키도록 한다.


바닥설계

· 바닥 패널은 "쌍용 ALC" 전용 구조 프로그램에 의해 두께와 길이가 결정 되므로 설계시 반드시 사전 협의 하여야 한다.
· 바닥 패널의 최대 폭은 600mm, 최대 길이는 6,00mm 이하이며, 설계시 패널의 종류를 최소화 할 수 있도록 계획한다.
· 바닥 패널이 내력벽에 걸치는 최소 걸침 길이는 최소 70mm 이상이 되도록 한다.







항목

Check List

예상되는 하자(미적용시)

기초 및
1층 바닥

- 줄기초 : 동결선 고려
- MAT 기초(외부 줄기초)
- 지표면에서 300MM이상

- 부동침하에 의한 벽체균열
- 부동침하에 의한 벽체균열
- 수분에 의한 1층 벽체 함수율 증대
 →동해 발생 및 내부 곰팡이 발생

벽 체

- 지역에 따른 벽체 두께 선정(단열관리)
  · 중부 : 외벽 375MM 이상 / 내부 200MM 이상
  · 남부 : 외벽 300MM 이상 / 내부 200MM 이상


- 법적 요구 사항(외벽 단열 규정)
- 결로 및 구조적 불안정
- 중부: 서울, 경기, 강원(영동지방제외),
         충북(영동군 제외), 충남 천안시, 경북 청송군
- 남부: 중부 및 제주도를 제외한 전지역

- 주거환경을 위한 벽체두께 선정
  · 내벽의 경우도 200MM 권장
  · 최소 150MM 이상이 되도록
(외벽과 블록 높이가 300MM이어야 몰려쌓기 가능)

- 실간 차음성능 불량

- 몰려쌓기가 안되어 구조적 불안정

- 층높이는 방수턱+300배수
  · 방수턱 높이가 150인 경우 층고는 2,850MM/3,150MM 등
    150 + 2,700(블록 9단)=2,850MM
    150 + 3,000(블록 10단)=3,150MM
- 방수턱 또는 발수 블록 적용 ( 높이 150MM 내외)
- 2층 주택의 경우 1층 벽체와 벽체선 일치

- 시공시 절단 블록 다량 발생




- 하부 곰팡이 발생 가능
- 편심에 의한 구조적 불안정

2층 바닥

- 바닥패널 최대길이(하중500kg/㎡)

단위:mm

두께

최대길이

150

3,200

175

3,720

200

4,200

225

4,650

250

5,100

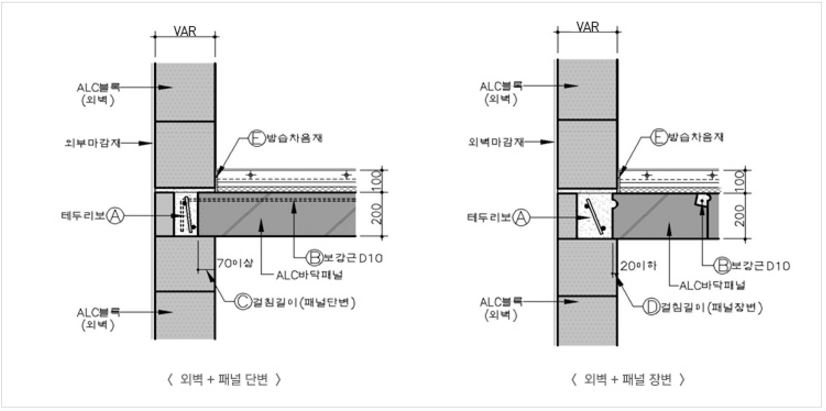

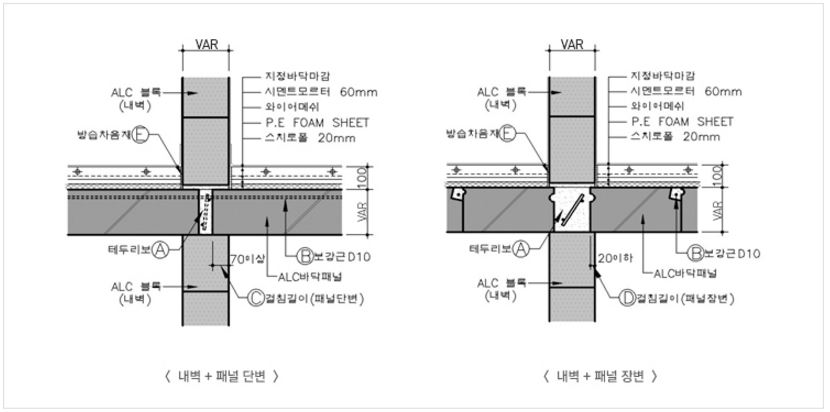

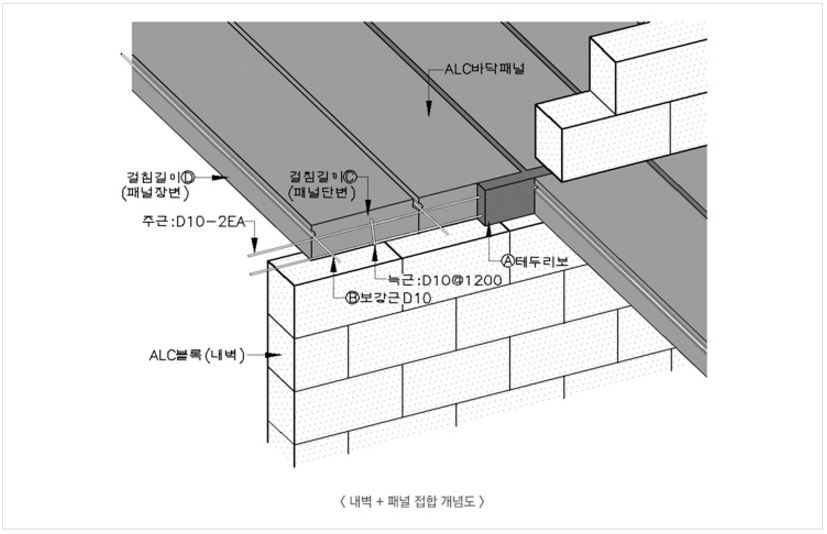

- ALC 바닥패널 적용시
  · 걸침길이 70mm 이상 확보

- ALC 바닥패널 적용시
  · 3단 지지 불가, 양단 지지 권장

- 콘크리트 스라브 적용시
  · 테두리보 설치

- 테두리보 바깥쪽 단열재 설치


- 바닥의 처짐 및 균열 발생




















- ALC 구조설계 기준


- 부족적인 집중 하중 발생
  · 바닥패널 균열

- 구조적 불안정에 의한 균열 발생

- 결로 발생

개 구 부
(창 및 문)

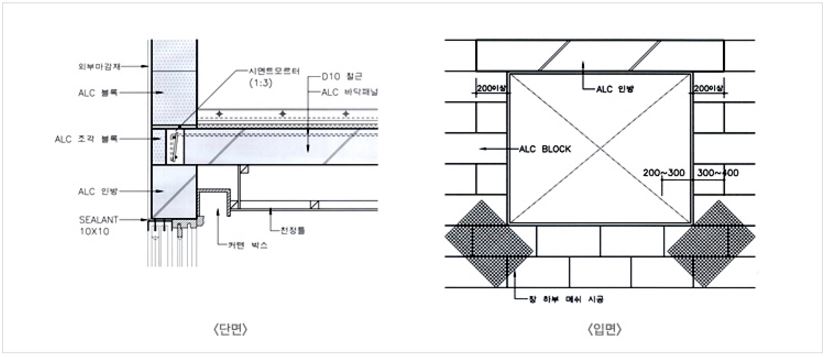

- 인방의 설치
  · 개구부 양측 걸침 길이 각 200mm 이상
  · 개구부 폭이 1,000mm인 경우 인방의 길이는 1,400mm가 적당

- 개구부 상부 균열 발생

- 내력 인방의 사용
  · 당사는 2,000kg/m 의 하중을 견디는 내력 인방 생산

- 인방 처짐에 따른 창문틀 변형

지 붕

- 철재 Truss나 목조 지붕틀 적용은 가급적 지양

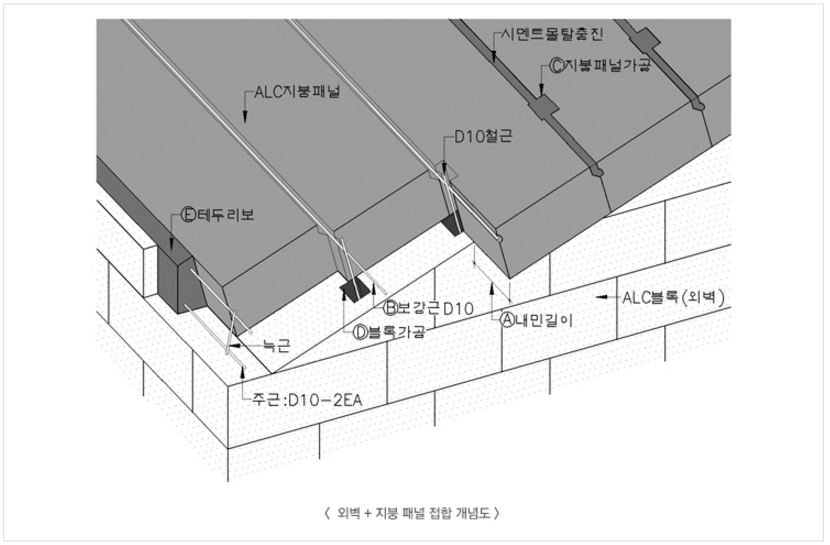

- ALC 지붕패널 적용시(박공지붕의 경우)
  · 패널의 방향은 용마루와 수평유지(박공 지붕의 경우)

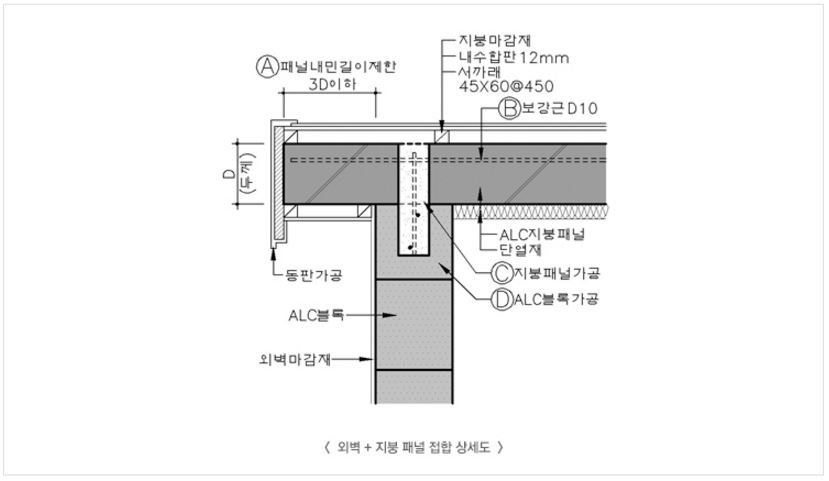

- ALC 지붕패널 적용시(두께200mm)
  · 별도의 단열 보강 필요

지역별

단열재 두께

중 부

130mm

남 부

90mm

- ALC 지붕패널 적용시(두께200mm)
  · 측벽 처마의 경우 측벽에서 400mm 정도 돌출 필요

- 방과 방사이 벽체가 지붕 바닥끝까지 가지 않으므로 차음성능 저하

- 용마루와 수직 방향으로 설치시 구조적 불안정 발생

- 결로 발생


- 나등급 단열재 (열전도율 0.37 W/m · K)적용시 단열재 두께








-방수 하자 발생

마 감

- 내부 벽체
  · 플라스터, 수지미장 권장
  · 벽지 마감의 경우 통기성 있는 한지나 종이 벽지를 적용 하여 ALC의 장점인 통기성을 살릴것

- 외부 벽체
  · 플라스터, 수지미장 권장
  · 미장후 도장시 도료는 아크릴릭 에멀전계나 실리콘 도장을 권장
  · 드라이비트 탑코트만 시공하는 경우도 반드시 수지미장 후 시행
  · 싸이딩 마감의 경우 방습지(타이백)시공후 시행

- 미장을 안할 경우 차음 성능 저하

-통기성 불량으로 인한 곰팡이 발생

-마감재의 들뜸
